一、液晶单相电流表功能和特点：
液晶单相电流表是一种具有可编程测量、显示、数字通讯功能的电测仪表，采用交流采样技术，可直接或间接测量单相电网中的电流，可
广泛应用变电站自动化，配电自动化、智能建筑、企业内部的电量测量、管理、考核。
液晶单相电流表,可与互感器配套使用，对电网中的电流参数测量，采用数字LED方式显示，单相电流表具有精度高，隔离性强，性能稳定，抗
振动等优点，可设定PT、CT变化，可直接替代原有指针式仪表。
1、 采用高性能处理芯片，搭配独立计量芯片，测量精度高，运行速度快。
2、 测量单相电流，CT可任意设定。
3、 采用液晶显示。
4、 额定电流：AC5A AC1A。
5、 显示倍率、通讯地址，波特率等通过面板上按钮可设置，使用非常灵活方便。
6、 0~20mA或4~20mA模拟量输出。
7、 报警输出，对被测量参数实现上下限监控。
8、 RS-485数字接口，采用标准MODBUS-RTU协议。
9、 开关量输入，可监视系统内开关量状态。
10、数字校零、数字校调，精度高，性价比极高。
二、液晶单相电流表 功能特点
精度等级
|
显示精度：0.5级
|
显示
|
整四位LED数码显示
|
输入
|
标准输入电流 |
AC1A/AC5A(可通过CT扩展量程，订货时说明)
|
阻抗
|
＜20MΩ |
过负荷
|
持续：1.2倍 瞬时：电流10倍(5秒)
|
频率
|
50/60Hz±10%
|
| 电能 |
单相、三相限有功、无功电能计量 |
电源
|
工作电源
|
AC220V、AC/DC 80-265V、AC380V、DC24V、DC48V
|
功耗
|
≤5VA
|
| 输出模块 |
脉冲输出 |
2路电能脉冲输出，光耦继电器，常数：5000imp/Kwh(Kvarh)
|
| 开关量输入 |
2路或4路开关量输入 |
| 开关量输出 |
2路或4路开关量输出 |
| 模拟量输出 |
1-4路 |
| 通讯接口 |
RS485接口 MODBUS-RTU协议，波特率1200、2400、4800、9600可选 |
| 隔离耐压 |
输入和电源＞2kv，输入和输出＞1kV，电源盒输出＞2kV |
绝缘电阻
|
≥100MΩ
|
工作条件
|
环境温度：-10～55℃，相对湿度≤93%，无腐蚀气体场，海拔高度≤2500m
|
三、液晶单相电流表 选型表
单相电流表型号 |
YK4I-21Y |
YK4I-91Y |
YK4I-31Y |
YK4I-A1Y |
基本功能 |
测量单相电流 |
通讯(C) |
1路(选配) |
1路(选配) |
1路(选配) |
1路(选配)
|
变送(M) |
1路(选配) |
1路(选配) |
1路(选配) |
1路(选配)
|
开入(K) |
2路(选配) |
2路(选配) |
2路(选配) |
2路(选配)
|
开出(报警 J) |
2路(选配) |
2路(选配) |
2路(选配) |
2路(选配)
|
面板尺寸 |
120×120 |
96×96 |
80×80 |
72×72
|
开孔尺寸 |
111×111 |
91×91 |
76×76 |
67×67 |
电源 |
标配AC220V(除通讯、报警外，带其他辅助功能必须选用AC/DC80~265V电源，
不带辅助功能可选配电源 A3: AC380V D2: DC24V D4: DC48V AD: AC/DC80~265V) |
四、液晶单相电流表 接线示例图
订货说明：
订货时，请详细写明所需型号、输入信号变比，变送、通讯、开入、开出等要求以及工作电源等内容。
例1：型号：YK4I-21CMAD
输入：AC 500/5A
带1路通讯、带1路模拟量变送输出、工作电源：AC/DC80~265V
开孔尺寸：111×111mm
五、单相电流表尺寸
 |
外形尺寸mm
（LxH）
|
壳体尺寸mm
（AxB） |
开孔尺寸mm
(SxY)
|
总长mm
(N)
|
深度mm
(M)
|
120x120 |
109x109 |
110x110 |
95 |
85 |
96x96 |
90x90 |
91x91 |
95 |
85 |
80x80 |
75x75 |
76x76 |
95 |
85 |
72x72 |
66x66 |
68x68 |
95 |
85 |
|
六、单相电流表 安装方法
七、
信号输入接线方式
八、

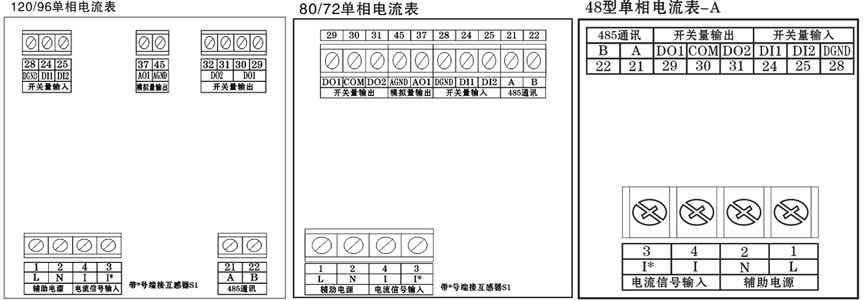

接线端子背视图(供参考，以实物为准)
|
