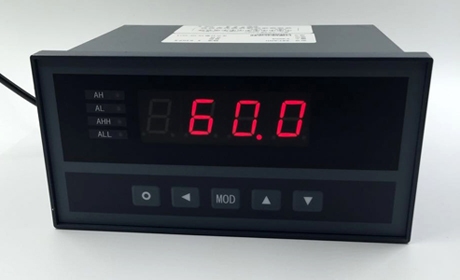

一、YST数显表功能和特点：
1、单路数显表：0.2级精度，测控速度每秒5次。显示范围-1999～9999。
2、基本型，功能型，光柱型三种可选择的面板形式，8段折线修正功能。
3、抗干扰设计，抑制现场的继电器、接触器等产生的快速脉冲群干扰和其它电磁干扰，抗干扰能力达到III级
4、可选配1~4点报警输出。包括测量值上限、测量值下限、偏差上限、偏差下限、偏差绝对值五种基本报警方式和与五种基本报警方式对应的五
种待机报警方式。（待机报警方式：指仪表通电时即使处于报警区域也不报警，当测量值进入不报警区域后建立待机条件，此后正常报警）
5、输入信号：热电阻，热电偶，直流电流，直流电压，远传压力表等。F2、WL等特殊分度，订货时要说明
6、可选配通讯、变送输出和打印功能。
8、仪表电源：220V AC，（9~30）V DC（订货时注明）
二、单路数显表 扩展功能
1、报警设定值数字显示
2、测量值光柱显示
3、 单路数显表带变送输出
4、外供普通电源（给变送器供电）：24V或12V或5V 外供精密电源（給荷重、压力等传感器供电）10V或12V或0.5~1.5mA
5、 通讯接口：RS 485或RS 232
6、打印机接口（不含打印机单元）
7、实验室用台式仪表：小台式（230×104）（可盘装）、大台式（318×104）
YST选型表:
内容 |
代码说明 |
YST- |
0.2级精度，测控速度每秒5次 |

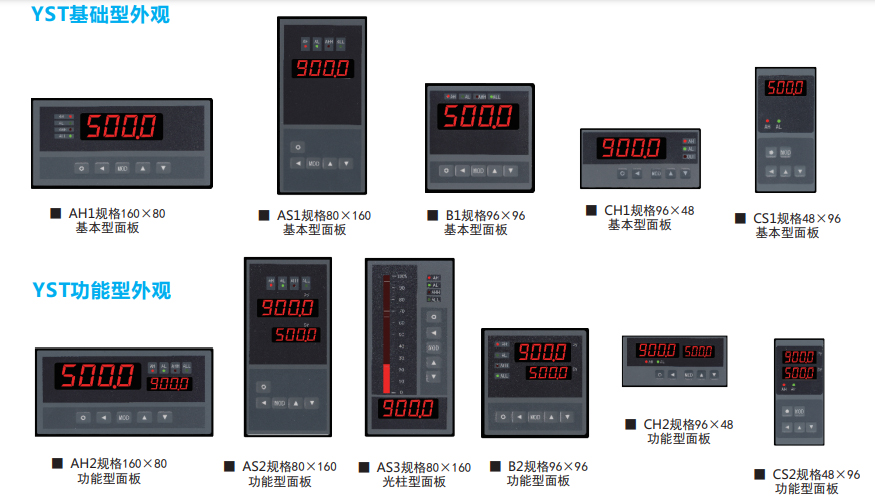

外形尺寸 |
AH |
160×80×125 开孔尺寸：152×76 |
AS |
80×160×125 开孔尺寸：76×152 |
B |
96×96×112 开孔尺寸：92×92 |
CH |
96×48×112 开孔尺寸：92×45 |
CS |
48×96×112 开孔尺寸：45×92 |
面板规格
(2、3为选件) |
1 |
基本型 4位LED |
2 |
功能型 4位LED + 4位LED （设定值显示） |
3 |
光柱型 4位LED + 单光柱 （测量值显示） （限AS） |
输入信号
（其它输入信号，订货时说明） |
E |
热电偶（K/S/R/B/N/E/J/T）； |
R |
热电偶（Pt100/Cu100/Cu50/BA1/BA2/G53）； |
I |
直流电流（4～20）mA、（0～10）mA、（0～20）mA； |
V |
直流电压（0～5）V、（1～5）V、（0～10）V； |
M |
mV信号（订货注明范围） |
L |
远传压力表 |
报警（选件） |
T1～4 |
T3、T4限AH、AS、B(250V AC/3A，阻性负载)。 |
变送（选件）（分辨率：1/3000；负载能力：600Ω） |
A1 |
电流输出（4～20）mA、（0～10）mA、（0～20）mA。 |
A2 |
电压输出（1～5）V、（0～5）V |
A3 |
电压输出（0～10）V |
A4 |
电压输出（-5V～+5V） |
A5 |
电压输出（-10V～+10V） |
外供电源（选件） |
B1 |
24V±5% 50mA以下 |
B1G |
24V±5% 100mA以下 |
B2 |
12V±5% 50mA以下 |
B2G |
12V±5% 100mA以下 |
B3 |
精密电源，一般为10V±2%,30ppm，100mA以下 |
通讯（选件）
（通讯速率：2400、4800、9600、19200）
（通讯地址：0～99） |
S1 |
ASCII协议 RS232 |
S2 |
ASCII协议 RS485 |
M1 |
Modbus-RTU协议 RS232 |
M2 |
Modbus-RTU协议 RS485 |
打印接口（选件） |
P |
|
电源规格 |
V0 |
100-240V AC 50/60 Hz |
V1 |
10-24V AC 50/60 Hz；10-24V DC |
二、YST数显表 基本规格
电源电压 |
AC电源 |
100-240 V AC 50/60 Hz |
AC/DC 电源 |
10-24V AC 50/60 Hz；10-24V DC |
消耗功率 |
AC电源 |
7 VA以下 |
AC/DC 电源 |
AC：6 VA以下；DC：5W以下 |
允许电压变动范围 |
电源电压的90 ~ 110 % |
绝缘阻抗 |
100MΩ以上（500 V DC MEGA基准） |
耐电压 |
在2000 V AC 50/60Hz下1分钟 |
抗干扰 |
IEC61000-4-2（静电放电)，Ⅲ级；
IEC61000-4-4（电快速瞬变脉冲群），Ⅲ级；
IEC61000-4-5（浪涌），Ⅲ级 |
防护等级 |
IP65（产品前面部分） |
周围环境 |
温度 |
-10 ～ 55℃；保存 -25 ～ 65℃ |
湿度 |
35 ～ 85 %RH；保存 35 ～ 85 %RH |
获得认证 |
CE |
三、YST数显表 输入
测量控制速度 |
5次/秒以上 |
基本误差 |
±0.2 %F.S |
显示范围 |
-1999 ~ 9999 |
输入信号 |
电压 |
V |
0-5V /1-5V /0-10V |
电流 |
I |
4-20/0-10/0-20 mA |
热电阻 |
R |
Pt100?/?Cu100?/?Cu50?/?BA1?/?BA2?/?G53 |
热电偶 |
E |
K/S/R/B/N/E/J/T |
其它 |
|
mV；电位器；远传压力表等 |
数字滤波 |
惯性；平均值；移动平均 等 |
四、YST数显表 输出规格
接点输出 |
T1-T4 |
1-4点，250VAC/3A 阻性负载 |
模拟量输出
（分辨力?/3000） |
A1 |
电流输出（4-20）mA、（0-10）mA，（0-20）mA |
A2 |
电压输出（0-5）V、（1-5）V |
A3 |
电压输出（0-10）V |
A4 |
电压输出（-5~+5）V |
A5 |
电压输出（-10~+10）V |
通讯接口 |
S1 |
TC ASCII协议?RS232 |
速率：2400；4800；9600；19200
地址：0 – 99
应答时间：500μS（测量值） |
S2 |
TC ASCII协议?RS485 |
M1 |
Modbus-RTU协议?RS232 |
M2 |
Modbus-RTU协议?RS485 |
外供电源 |
B1 |
24V±5%，50mA以下 |
B1G |
24V±5%，100mA以下 |
B2 |
12V±5%，50mA以下 |
B2G |
12V±5%，100mA以下 |
B3 |
精密电源，一般为10V±2%，?30ppm，100mA以下 |
打印接口 |
P |
硬件时钟 |

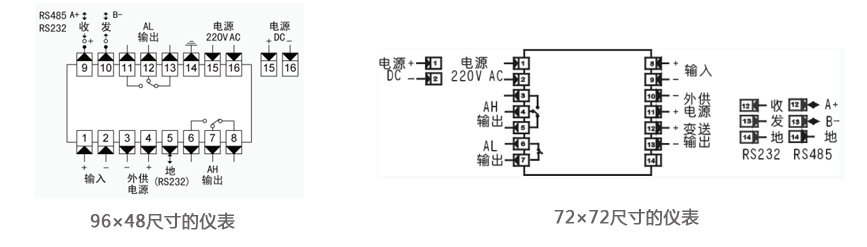

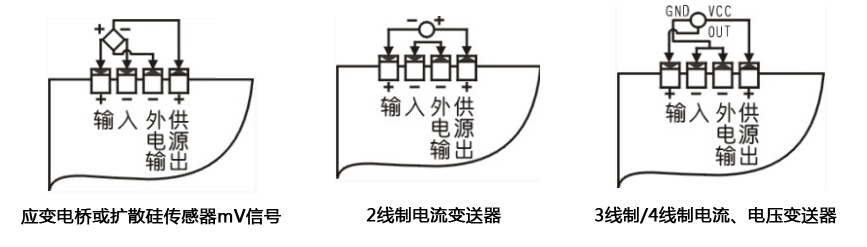

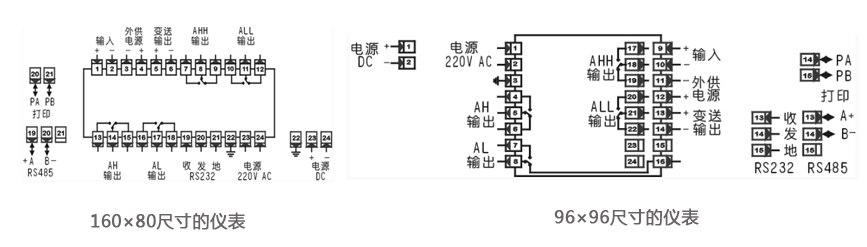

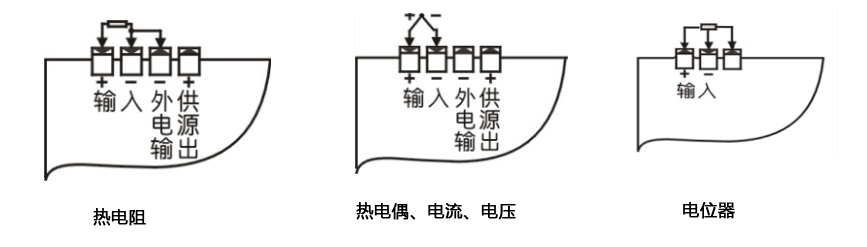

五、YST数显表 接线图
|
