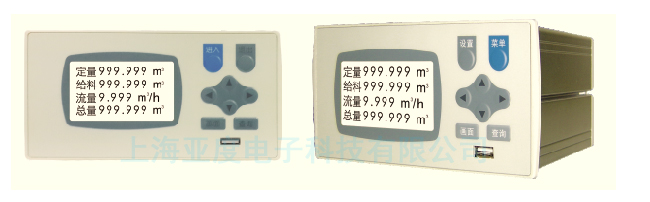

一、定量控制记录仪YSR23 基本功能：
1、配接各种脉冲输出的流量传感器，用于流量定量控制，自动给料控制。
2、 128×64点阵液晶屏显示，铝合金外壳，汉字显示方式。
3、 3年累计量按年、月、日记录查询功能。
4、发料次数计数功能。
5、8次定量控制信息记录、查询功能。
6、2点继电器输出。大阀、小阀二级控制或一级控制加瞬时流量下限报警（断料报警）。
7、启动、急停、恢复面板按键和外部开关控制功能。
8、手动启动定量控制和自动循环控制功能。
9、定量控制测控速度：每秒10次。
10、累积流量测量精度：±1个脉冲，瞬时流量精度0.2级。
11、定量控制精度与流速及提前量设置相关。
12、标配流量传感器电源。
13、可选配通讯接口及瞬时流量变送输出。
二、定量控制记录仪YSR23 选型说明：
内容 |
代码说明 |
|
YSR23- |
3英寸白底黑字液晶屏（128×64）；定量控制；测控速度0.1秒；4Mb记录内存 |
|
外形尺寸 |
|
160×80×65开孔尺寸：152×76 |
|
输入信号 |
|
脉冲输入3Hz~5kHz（脉冲信号幅值≥5V） |
|
接点输入 |
|
3点外部开关量输入，用于启动、急停、恢复 |
|
控制输出 |
|
2点继电器输出，其中一点输出也可用作报警；250V AC/3A， 阻性负载 |
|
变送（选件）
（分辨率：1/3000；负载能力600Ω） |
A1 |
电流输出（4-20）mA、（0-20）mA、（0-10）mA |
|
A2 |
电压输出（0-5）V、（1-5）V |
|
A3 |
电压输出（0-10）V |
|
外供电源 |
B1 |
24V±5% 50mA以下 |
|
B2 |
12V±5% 50mA以下 |
|
通讯（选件）
（通讯速率：2400、4800、9600、19200）
（通讯地址：0-99） |
S1 |
TC ASCII协议 RS232 |
|
S2 |
TC ASCII协议 RS485 |
|
M1 |
modbus-RTU协议 RS232 |
|
M2 |
modbus-RTU协议 RS485 |
|
电源规格 |
V0 |
100-240V AC 50/60 Hz |
|
V1 |
10-24V AC 50/60 Hz；10-24V DC |
|
|
