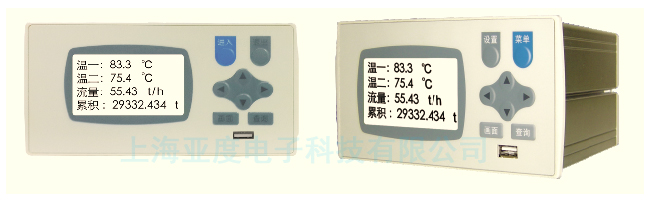

一、温压补偿流量积算记录仪YSR22FC 基本功能：
1、 适用于需要温度、压力补偿运算的应用。
2、 128×64点阵液晶屏显示，铝合金外壳。
3、 同时具备电流（电压）流量输入通道和脉冲量输入通道。适应各种流量变送器，传感器。
4、 标配2路独立的外供电源，分别用压力（温度）和流量变送器供电。
5、 汉字显示方式，方便的设置引导方式。简化参数设置过程。
6、 记录瞬时流量，温度、压力的历史数据（曲线），并可查询。
7、 3年内每年，每月，每日累积流量记录及查询。
8、 停电信息记录及查询。
9、 自动屏保功能。
10、 输入信号测量精度0.2级，测控速度0.6秒。
11、 可选配USB接口，实现记录数据转储。
12、可选配2点报警输出，实现各测量值的报警和累积量的预置输出。
13、可选配1路变送输出，可针对各测量值。
14、 可选配通讯接口
二、温压补偿流量积算记录仪YSR22FC 选型说明：
内容 |
代码说明 |
YSR22FC- |
3英寸白底黑字液晶屏（128×64）；温度、压力补偿；测控速度0.6秒；4Mb记录内存 |
外形尺寸 |
|
160×80×65mm 横式开孔尺寸：152×76 |
流量输入信号 |
IK |
直流电流（4-20）mA、（0-10）mA、（0-20）mA 及脉冲输入3Hz～5kHz |
VK |
直流电压（0-5）V、（1-5）V 及脉冲输入3Hz～5kHz |
温度输入信号 |
R |
热电阻：Pt100、CU100、CU50（Pt1000需订货时注明） |
I |
直流电流（4-20）mA、（0-10）mA、（0-20）mA |
E |
热电偶：K、T、E、S |
压力输入信号 |
I |
直流电流（4-20）mA、（0-10）mA、（0-20）mA |
V |
直流电压（0-5）V、（1-5）V |
报警（选件） |
T1～T2 |
2点继电器输出（250V AC/3A,阻性负载） |
变送（选件）
（分辨率：1/3000；负载能力：600Ω） |
A1 |
电流输出（4-20）mA、（0-10）mA、（0-20）mA |
A2 |
电压输出（1-5）V、（0-5）V |
A3 |
电压输出（0-10）V |
外供电源（压力通道供电） |
B1 |
24V±5% 50mA以下 |
B2 |
12V±5% 50mA以下 |
外供电源（流量通道供电） |
B1 |
24V±5% 50mA以下 |
B2 |
12V±5% 50mA以下 |
通讯（选件）
（通讯速率：2400、4800、9600、19200）
（通讯地址：0-99） |
S1 |
ASCII协议 RS232 |
S2 |
ASCII协议 RS485 |
M1 |
Modbus-RTU协议 RS232 |
M2 |
Modbus-RTU协议 RS485 |
USB转储接口（选件） |
USB |
|
电源规格 |
V0 |
100-240V AC 50/60 Hz |
V1 |
10-24V AC 50/60 Hz；10-24V DC |
|
