 首页-其它仪表--数据显示单元YSDU                咨询电话:021-5271 7238 180 1857 8786



一、数据显示单元:YSDU

1、 通过通讯接口接收其他仪表,上位机或智能设备传送的数据并显示,并可选择报警输出和变送输出功能。

2、常用于需异地显示的应用。数据显示单元YSDU

二、数据显示单元YSDU 选型表:

内容

代码说明

YSDU-

1组4位或5位LED显示

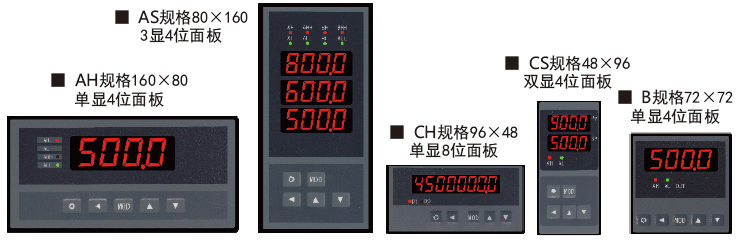

外形尺寸

AH

160×80×125开孔尺寸:152×76

AS

80×160×125开孔尺寸:76×152

B

96×96×112开孔尺寸:92×92

CH

96×48×112开孔尺寸:92×45

CS

48×96×112开孔尺寸:45×92

D

72×72×112开孔尺寸:68×68

用途分类

C

与计算机配接

M

与YS系列仪表或模块配接

显示窗位数

4

4位

5

5位

8

8位

显示窗数量

1~4

标配为:1组4位或5位LED显示,超过范围需另计收费。

报警(选件)(250V AC/3A,阻性负载)

T1~4

CH、CS及D型仪表限制为2点;AH、AS、B型仪表限制为4点

变送(选件)(AH\AS\B可同时带2路输出)

(分辨率:1/3000;负载能力:600Ω)

A1

电流输出(4-20)mA、(0-20)mA、(0-10)mA

A2

电压输出(0-5)V、(1-5)V

A3

电压输出(0-10)V

通讯(选件)

(通讯速率:2400、4800、9600、19200)

(通讯地址:0-99)

S1

ASCⅡ协议 RS232

S2

ASCⅡ协议 RS485

M1

modbus-RTU协议 RS232

M2

modbus-RTU协议 RS485

电源规格

V0

100-240V AC 50/60 Hz

V1

10-24V AC 50/60 Hz;10-24V DC

仪表或模块的系列号

*

应注明配接YS系列仪表或模块的系列号
