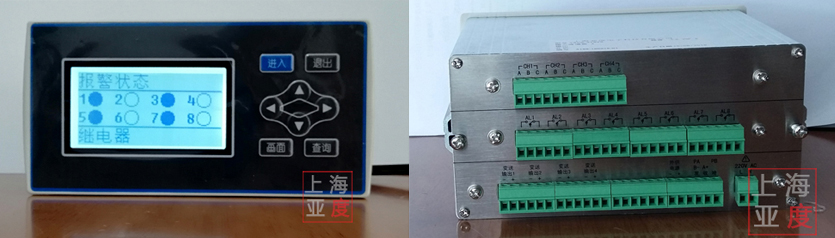

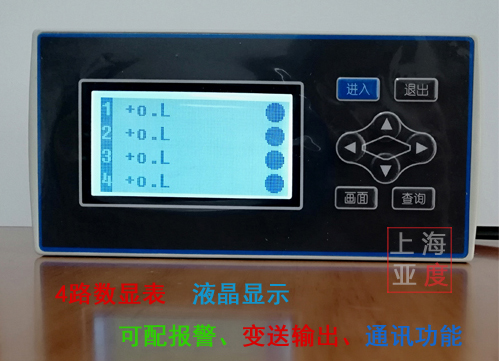

4路数显表：YSD4A 面板尺寸： 160×80×64 mm 开孔尺寸：152×76 mm
4通道数显表-YSD4A系列 4路万能输入，0.2级精度，3英寸白底黑字液晶屏，可选配2点或4点继电器输出，可选配2路变送输出和1路外供电源
可选配打印或通讯接口等。
一、4路数显表功能和特点：

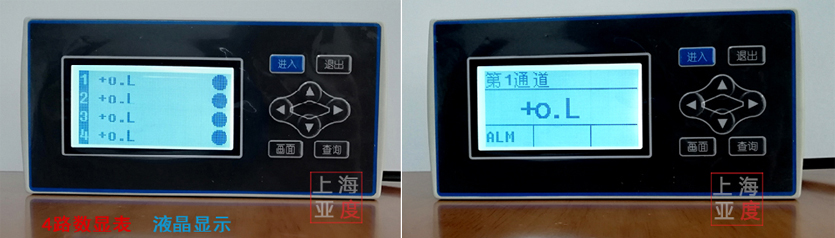

1、显示屏：128×64点阵单色液晶屏显示，铝合金外壳。
2、4通道数显表：0.2级精度，测控速度为每通道0.2秒。
3、所有通道均为万能输入，可通过参数选择热电偶、热电阻、直流电流、直流电压和毫伏信号。
4、4通道数显表：汉字显示方式。
5、可选配2点或4点继电器输出。
6、最多可选配2路变送输出。
7、最多可选配1路外供电源输出。
8、4通道数显表：可选配通讯接口。
4通道数显表万能输入表：
热电阻：Pt1000、Pt100、Cu100、Cu50、G53、BA1、BA2
热电偶：K、S、R、B、N、E、J、T、WR325、WR526
电压：（0～5）V、（0～10）V、（1～5）V
电流：（4～20）mA、（0～20）mA
毫伏：（±20mV）、（±100）mV
|
４通道数显表 选型代码 |
|
YSD4A-4 |
标准配置4路输入；0.2级显示精度；测控速度（0.2秒 × 通道数） |
外形尺寸 |
|
160×80×64mm 开孔尺寸：152×76mm |
面板规格 |
|
3英寸白底黑字液晶屏（128×64） |
输入信号 |
万能输入，通过参数设置选择输入信号
热电偶（K/S/R/B/N/E/J/T/WR325/WR526）；
热电阻（Pt1000/Pt100/Cu100/Cu50/G53/BA1/BA2）；
电压（（0～5）V/（0～10）V/（1～5）V）；
电流（（4～20）mA/（0～20）mA）；
毫伏（（±20mV）/（±100）mV）；
远传压力表（40Ω～370Ω）
远传压力表 |
报警（选件）(250V AC/3A，
阻性负载) |
T0 |
无继电器输出 |
T2 |
2点继电器输出为常开常闭 |
T4 |
4点继电器输出为单常开 |
变送（选件）
（最多可选择2路变送输出；分辨率：1/3000；负载能力：600Ω） |
A1 |
电流输出(4～20)mA、(0～10)mA、(0～20)mA，2路时A1A1 |
A2 |
电压输出(1～5)V、(0～5)V，2路时A2A2 |
A3 |
电压输出(0～10)V，2路时A3A3 |
外供电源（选件，最多可选择1路外供电源） |
B1 |
24V±5% 50mA以下 |
B1G |
24V±5% 100mA以下 |
B2 |
12V±5% 50mA以下 |
B2G |
12V±5% 100mA以下 |
B3 |
精密电源，一般为10V±2%，30ppm，100mA以下 |
通讯（选件）（通讯速率：2400、4800、9600、19200）
（通讯地址：0～99） |
MS1 |
RS232接口 Modbus-RTU |
MS2 |
RS485接口 Modbus-RTU |
电源规格 |
V0 |
100-240V AC 50/60 Hz |

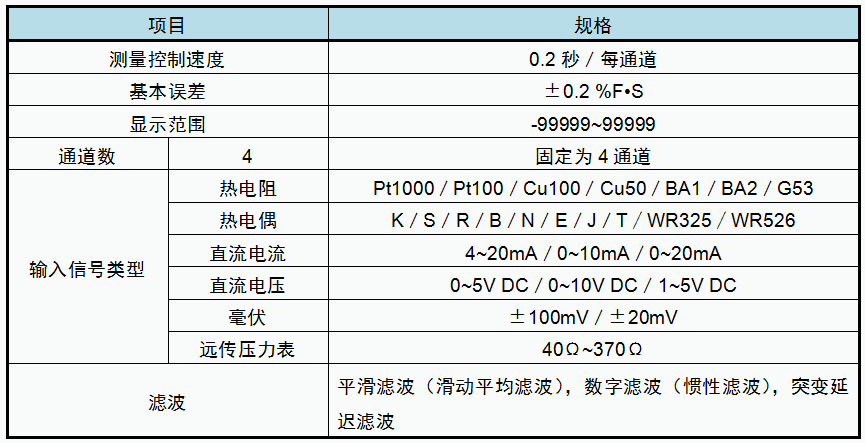

二、4路数显表输入

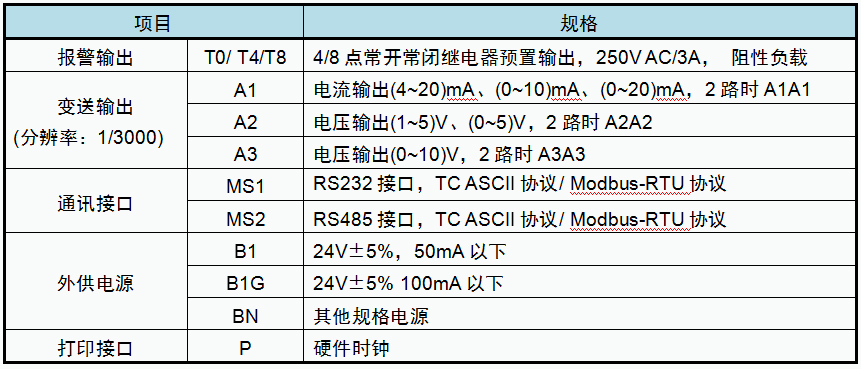

三、4路数显输出规格
|
