一、6路数据采集模块 说明
6路温据采集模块YFM216可以采集的模拟量、万能输入如热电偶、热电阻、直流电流/电压输入等信号,输出RS485信号标准的Modbus RTU协议,可供二次开发。
输入:6通道非隔离万能信号输入(热电偶、热电阻、直流电流、直流电压输入等)可通过参数设置选择。
输出:隔离RS485接口、Modbus-RTU协议。
精度:采样速率1秒,测量精度0.2级。
供电:10VDC~32VDC供电,功耗小于1W。
二、6路数据采集模块 输入
测量输入: 全部通道均为万能输入,输入信号由参数设置。
输入通道数:6通道,由参数设置启用通道数
隔 离:通道间不隔离,不适用于通道间有共模电压的应用现场。
设置为电压输入的通道,当输入信号过大,并超过约5.5V DC时,输入通道进入保护状态 并会影响所有测量通道, 但是不会损坏模块输入电路。电压信号恢复正常后,模块也恢 复正常的测量状态。输入与通讯、模块供电隔离。
测量周期:1秒(6通道)测量速度还受到各通道的输入信号选择参数和数字滤波时间常数的影响。
基本误差:±0.2 %F?S输入信号选择为B型热电偶时,小于400°C时不保证精度。
冷端补偿精度:与冷端补偿的方式、端子处的热平衡及冷端补偿系数相关。
三、6路数据采集模块 通讯规格
通讯接口:RS485
隔离:与输入通道、模块供电隔离
通讯协议:Modbus-RTU协议(从机模式)
模块地址:0-99可选
波特率:2400/4800/9600/19200/38400 bps/57600 bps/115200 bps
应答时间:500μS(测量值)
数据格式:1位起始位,8位数据位,1位奇偶校验位,1位或2位停止位可选
奇偶校验:校验码可选(奇校验/偶校验/无校验)
同步方式:起止同步方式
传输模式:双向半双工多点连接,1:N(N=1~32)
通讯距离:≤1.2km,需要使用符合的电缆和匹配电阻,优选双绞电缆
四、6路数据采集模块 基本规格
电源电压:10 - 32VDC
消耗功率:小于1.2W
环境温度:-10-55°C(保存:-25~65°C)
环境湿度:35~85%RH,无凝露
绝对湿度:MAX. W. C 29.3 g/m3 dry air at 101.3kPa
安装位置:室内,高度<2000m
绝缘电阻:≥100MΩ(500V DC MEGA基准)
绝缘强度:1000V AC (测试条件:50/60Hz,1分钟)
抗干扰:IEC61000-42(静电放电),III级
IEC61000-4-4(电快速瞬变脉冲群),III级
IEC61000-4-5(浪涌),III级
五、数据采集模块 选型表
内容 |
代码说明 |
YFM216- |
单路模拟量万能输入模块,0.2级精度;每秒10次测控速度。 |
输出(选件) |
A1 |
电流输出:(4-20)mA、(0-10)mA、(0-20)mA |
A2 |
电压输出(0-5)V、(1-5)V |
A3 |
电压输出(0-10)V |
馈电 |
B1 |
24V±5% 50mA以下 |
通讯
|
MS2 |
RS485接口 可通过参数设置选择TC-ASCII或Modbus-RTU协议 |
电源规格 |
V1 |
10-24V AC 50/60 Hz;10-30V DC
|

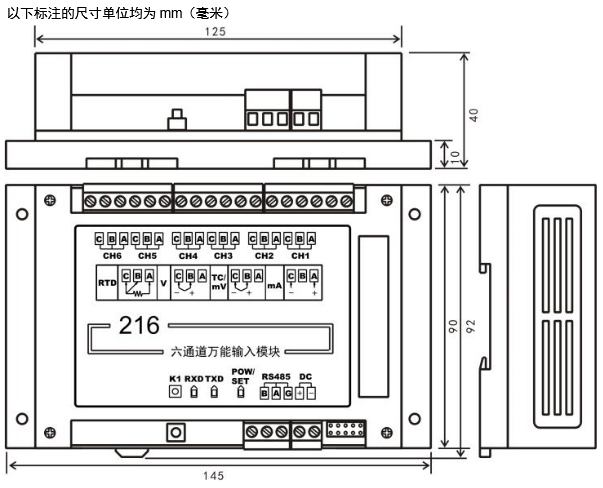

六、6路数据采集模块 尺寸
|
6路数据采集模块 输入信号选择: |
序号 |
参数说明 |
序号 |
参数说明 |
0 |
该通道不使用 |
12 |
热电偶E分度,-270℃~1000℃ |
1 |
热电阻Pt100,-200~850℃ |
13 |
热电偶J分度,-210℃~1200℃ |
2 |
热电阻Cu100,-50~150℃ |
14 |
热电偶T分度,-270℃~400℃ |
3 |
热电阻Cu50,-50~150℃ |
15 |
直流电流4mA~20mA |
4 |
热电阻BA1,-200~650℃ |
16 |
直流电流0mA~10mA |
5 |
热电阻BA2,-200~650℃ |
17 |
直流电流 0mA~20mA |
6 |
热电阻G53,-50~150℃ |
18 |
直流电压 1V~5V |
7 |
热电偶K分度,-270℃~1372℃ |
19 |
直流电压 0V~5V |
8 |
热电偶S分度,-50℃~1768℃ |
20 |
直流电压-100mV ~ 100mV |
9 |
热电偶R分度,-50℃~1768℃ |
21 |
热电偶钨铼3-钨铼25分度,0℃~2310℃ |
10 |
热电偶B分度,0℃~1820℃ |
22 |
热电偶钨铼5-钨铼26分度,0℃~2310℃ |
11 |
热电偶N分度,-270℃~1300℃ |
|
|
注: 热电阻、热电偶输入断线时,通讯读取的测量值为99999
4-20mA电流小于3.5mA、1-5V电压输入小于等于0.8V时,通讯读取的测量值为-99999 |
|
注1:模块可以通过PANEL接口配接组态器TCH-B进行调试。组态器TCH-B为非标配组件,需单独购买。
注2:S端子与输入端子C短接,模块按默认通讯参数进行通讯:通讯协议为Modbus-RTU协议,地址为01,通讯速率为19200bps,偶校验,1个停止位。仪表内设定的通讯参数将无效。 |
