温压补偿积算记录仪

热能积算记录仪:YD203H

是一款集流量补偿、计量管理、贸易结算

于一体的多功能流量积算仪表。仪表支持

多种流量传感器,可以精确计量多种介质

的体积流量、质量流量、热量。支持标准

MODBUS-RTU通讯协议以及多种组网方式。

支持USB数据转存功能,可广泛应用于石油

化工、冶金、电力、轻工、医药及城市燃气

供热等行业的贸易结算和工厂计量管理网络

一、热能积算记录仪:YD203H技术规格:
◆信号
 流量信号:提供4-20mA、频率两种输入,4-20mA输入可提供1组24VDC配电,频率信号可提供1组24VDC/12VDC的可选配电。
 温度信号:提供4-20mA、Pt100、Pt1000输入。FX2000FC仪表提供一路温度输入。YD203H提供供温、回温两路输入。
 压力信号:YD203FC仪表提供1组4~20mA输入,并提供1组24V配电。YD203H仪表不提供压力输入
 变送输出:瞬时流量、瞬时热量、差压、温度、压力或供温、回温可变送为1路4-20mA模拟量输出。

◆流量传感器:
 支持各种节流装置 标准孔板:(法兰取压孔板、角接取压孔板、D和D/2取压孔板),标准喷嘴(ISA1932喷嘴,长径喷嘴,文丘里喷嘴),标准文丘里管(铸造收缩段、机械加工收缩段、粗焊铁板收缩段)、V型锥流量计、通用差压流量计、脉冲 输出流量计、电流输出流量计(4-20mA型涡街、电磁流量计、线性流量计)、弯管流量计、涡轮流量计、质量流量计。
 通用差压流量计的流量系数K由两种方式产生:仪表内部计算和用户给定。当流量系数K由用户给定时,K系数可分段设置,最多可设10段。
 差压式流量计(孔板、喷嘴等)提供两种开方模式:仪表开方和传感器开方。
 脉冲输出流量计的流量系数K可分段设置,最多可设10段。

◆适用介质
 支持过热蒸汽、混合气体、人工煤气、、饱和蒸汽、一般气体、单一气体、一般液体、水、液体(油品、化工产品)等。

◆贸易结算
 密码:提供供方、需方双重密码、保证贸易结算安全
 自动换算:提供单位自动换算功能,方便用户使用
 小流量补足:结合实时监控记录功能,当流量值小于小流量阀值时,仪表自动按照小流量补足百分比进行累积计算。
 超限补足:当实际流量值超过设定的值时,仪表将会自动按照超出部分乘以超计划系数的方法计算累积量。
 停电补足:记录仪表断电后又重新上电期间损失的累积量,有效防止用户停电窃气。
 流量报表:同时记录流量月报、日报以及时段信息
 热量报表:同时记录热量月报、日报以及时段信息

◆补偿公式
 依据GB/T2624-2006(ISO 5167-2003)计算节流式流量计的流出系数C、可膨胀性系数ε。
 气体压缩系数Z依据雷德利克-孔(Redlich-Kwong)方程计算。
 依据IAPWS-IF97公式计算过热蒸汽、饱和蒸汽的密度。
 天然气物性参数依据SY/T6143-2004标准执行。

◆报表
 流量报表:同时记录流量月报、日报以及班报信息。
 热量报表:同时记录热量月报、日报以及班报信息。

◆实时记录
 同时记录流量、温度、压力、差压(频率)等瞬时量。
 记录间隔1分/2分/5分/10分/20分/30分/60分可选。

◆巡显功能
 支持流量大数显,流量小数显画面的循环
 巡显时间间隔可设置为5秒/10秒/15秒/20秒/30秒/1分钟

◆备份
 使用USB2.0接口备份组态参数、累积报表、历史数据、报警记录,停电记录、操作日志,最大支持4GB优盘。
 支持FAT32文件系统,Windows可自动识别备份数据文件,无需格式转换。

◆通讯组网
 标准串行通讯接口:RS485和RS232C。
 支持标准的Modbus-RTU通讯协议,提供多种数据类型,如百分量、工程量、累积量等。
 支持iFiX、组态王、MCGS、力控等通用专业组态软件,无需专用驱动
 支持GPRS远程通讯

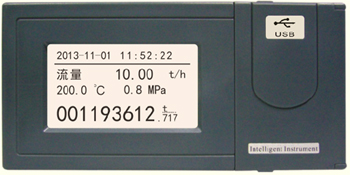

流量数显
YD203F将瞬时流量、温度、压力、累积、
流量以组合的方式显示在同一画面上
热量数显
YD203H将瞬时热量、供温、回温、累积
热量以组合的方式显示在周一画面上,同
时循环显示瞬时流量和累积流量。

数据备份
U盘备份的数据包括累积报表,历史数
据、报警记录、停电记录、操作日志

功能画面

显示可查询的功能画面

累积报表

查询年报、月报、时段报表

报警报表

显示各通道的报警时间和报警类型

二、热能积算记录仪:YD203H选型说明:

型号

功能代码
规格代码
说明

YD203

流量、热量积算仪

功能

FC
流量表、温压补偿功能,支待蒸汽、水、一般液体热量计算
H
热量表、支持供回水等热量、冷量计算

电源

-AC



220V交流供电
-DC



24V直流供电

电源规格

/C2

RS232通讯

/C3

RS485通讯



热能积算记录仪
