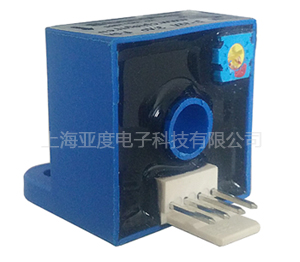

YCS25BD2霍尔电流变送器技术特点：
YCS25BD2霍尔电流变送器系列应用霍尔效应的电流传感器，能在电隔离条件下测量直流信号电流,输出和被测电流有效值成比例的4-20mA直流电流输出。
将0-25Aac交流电流信号变送输出0-5V信号,孔径6mm，电源DC12-24V
|
|
YCS25BD2霍尔电流变送器系列应用电磁感应原理的电流变送器，能在电隔离条件下测量交流信号电流,输出和被测电流有效值
成比例的直流电压输出。
电参数 |
|
型号 |
YSC1BD2 |
YSC3BD2 |
YSC5BD2 |
YSC10BD2 |
YSC25BD2 |
|
IPN |
原边输入电流量程 |
0～1(AC) |
0～3(AC) |
0～5(AC) |
0～10(AC) |
0～25(AC) |
A(rms) |
IP |
过载 |
IPNX150% |
A(rms) |
VOUT |
副边输出电压 |
5±1%(DC) |
V |
VC |
电源电压 |
12～24（±5%） |
V |
IC |
电流消耗 |
VC=24V<20 |
mA |
Vd |
绝缘电压 |
在原边与副边电路之间2.5kV有效值/50Hz/1分钟 |
|
εL |
线性度 |
<0.5 |
%FS |
V0 |
零点失调电压 |
TA=25℃<30 |
mV |
VOT |
失调电压漂移 |
IP=0TA=-25～+85℃<±0.5 |
mV/℃ |
Tr |
响应时间 |
≤200 |
ms |
f |
响应频率 |
20Hz～2kHz |
|
TA |
工作环境温度 |
-25～+85 |
℃ |
TS |
贮存环境温度 |
-40～+100 |
℃ |
RL |
负载电阻 |
≥10K |
Ω |
m |
质量(约） |
18 |
g |
|
标准 |
Q/320115QHKJ01-2013 |
|
外形尺寸（mm） |
引脚说明：1,Vc2,0V(电源地)3,VOUTGIN,幅度调节 |
使用说明 |
1、传感器正确接线后，当被测电流从传感器穿过，即可在输出端测得相应的电压值。
2、传感器的输出幅度可根据用户需求进行适当的调节。
3、可按用户需求定制不同额定输入电流的传感器。 |
|
|
|
