淬火炉是主要用于铝行业各种工件淬火、加热等热处理用,淬火炉由炉体、炉门、加热元件、通风机构及控制系统等几部分组成。

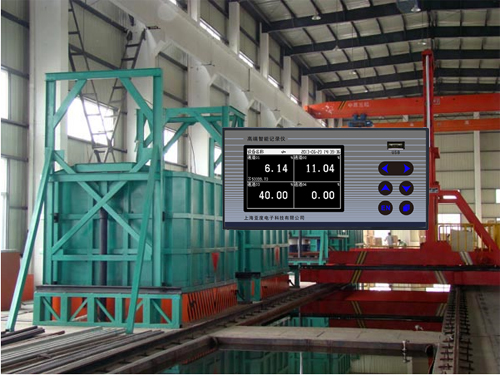

淬火炉温度记录仪主要用在淬火炉温度的测量中。
淬火炉温度记录仪技术参数:产品咨询电话:021-52717238 180 1857 8786
1、淬火炉温度测量范围: -200℃~2000℃
2、淬火炉记录仪精度:±0.2%FS(即测量范围满量程的±0.2%)
3、淬火炉记录仪输入信号:
热电偶 K、S、B、T、E、J、N、R、WRE5-26、WRE3-25等
热电阻 Pt100、Cu50、BA1、BA2、电阻400Ω
电压:(0-5)V、(1-5)V、(0-10)V,(0-20)mV、(0-100)mV,
电流:(0-10)mA、(4-20)mA、(0-20)mA
4、淬火炉记录仪输入通道:1-4通道
5、显示分辨率: 0.01℃
6、记录间隔: 1秒~4分钟连续可调
7、存储时间:3天到14年
8、仪表系统软件:中英文版本互通
9、通讯接口: RS-232或RS-485、USB转存
10、仪表电源:AC220V 或 DC24V
11、仪表尺寸: 160×80×99(mm) 开孔尺寸: 152×76(mm)
二、淬火炉温度记录仪功能特点:
1、仪表画面显示:
总显画面(4个路时时测量值显示在同一屏幕)、大数字显示(每个通道时时测量值单独显示一个屏幕上)、棒图画面、实时曲线显示、功能查询(历史曲线显示、累积报表、数据备份、数据打印、报警列表、系统日志、系统信息、组态设置)等。
2、系统参数设置:
可设定设备名称、系统时间、系统密码、系统语言、记录间隔、冷端补偿、信号输入类型、量程和单位、小数点位,测量值误差修正设定、设定报警参数、设定变送输出参数、打印组态参数、累积报表参数、通讯组态参数等。
3、仪表主要功能:
显示功能、保存数据功能、4路继电器报警功能(可设上限、下限、报警条件、消报条件)、运算功能、变送输出功能、累积报表功能、连接打印机功能、通讯功能、其它功能咨询订做。
4、继电器输出功能:4路可组态继电器触点输出,触点容量3A/250VAC、3A/30VDC (阻性负载)默认为常开触点
5、输入阻抗:电流信号250Ω、电阻测量激励:电流0.25mA、断偶检测电流:约1uA、最大共模噪声电压:250VACrms(50Hz)。
6、系统时间:时钟(2000年-2099年)、时钏精度:±10ppm(25℃)、时钟电池寿命:约10年(室温).
7、USB接口功能:
记录仪标配有USB输出口,用户可以将画面翻到功能查询画面中的灵数据备份按确的进入,用U盘插入USB接口,输入开始时间和结束时间将数据备到U盘中,然后在导入到用户的电脑上。用电压记录仪专用的数据软件打开,进行数据分析保存等。
8、232通讯功能:标准MODBUS-RTU通讯协仪,支持04号保持寄存器命令。
记录仪标配有232通讯接口,可通过232数据线将仪表和电脑连接,实现实时通讯、可上传历史数据,在电脑上可以对数据进分析保存等 232通讯距离为10米。
