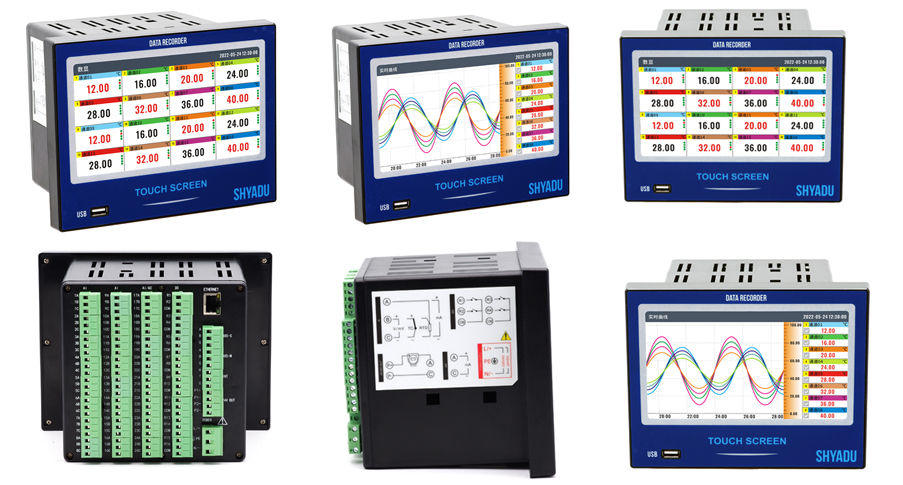

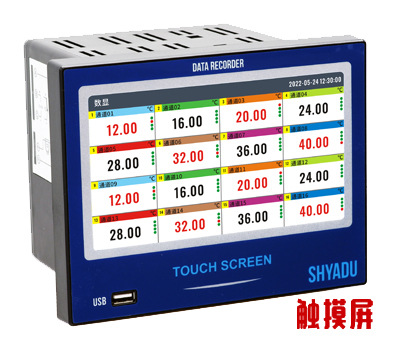

YX500R系列工业电流记录仪，7寸彩色触摸显示屏 32路万能信号输入，可接入场的各种需要监视记录的输入信号，比如电流、电压、热电阻、

热电偶和频率等工业标准信号。

　　 YX500R可同时配置报警继电器输出、电流变送办理出等功能。实时采集信号、保存通道数据，形成历史数据，最快1秒记录间隔，可以通过USB

设备快速转存历史数据，支持RS485,以太网通讯接口。记录数据及状态以数值，棒图和曲线多种数据屏现形式显示。

　　 YX500R系列电流记录仪，64MB内存， 90万条历史记录，256条通道报警记录，256条掉电记录，操作日志，内置中英双语自切换，RS485通

讯接口,标准Modbus RTU,以太网通讯接口-标准Modbus TCP。

　　功能特点

　　　　*测量范围：各种压力、温度、湿度、电流、电压和频率等信号范围均可

　　　　*基本误差：±0.2%F.S

　　　　*显 示 器：高清7寸彩色触摸显示屏。

　　　　*记录测量路数：最多达 32路万能隔离输入通道，具体路数根据客户要求定做。

　　　　*输入规格：标准电流、标准电压、频率、毫伏、热电偶、热电偶等。

　　　　*输出规格：最多达 8路电流变送输出，最多达 16路继电器输出。

　　　　*电流的记录过程

　　　　测量单相电流值

　　　　单相交流电流—进入互感器转为(0-5A)—接入单相电流变送器(YA12)转换为4-20mA信号输出—将4-20mA信号接入单相电流记录表

　　　　YA204R后可显示记录单相电流数值。

　　　　 *记录间隔与记录时间：

　　　*电 源：交流 100-240VAC 50Hz/直流 24VDC±10%（反接保护） 功率20W

　　　*环境温度：-10~60℃ 湿度： 0~85%RH（不结露)

　　　*仪表尺寸：面板 187*147mm 深度 145mm 开孔 138*138mm

　 主要技术指标：

　　　输入通道: 1-32路输入可选，信号全隔离，采样周期1秒.

　　　输入信号： 热电阻、热电偶、电压、电流和频率等。

　　　存储容量： 64MB内存， 90万条历史记录

　　　显示屏　： 高清 7寸彩色触摸显示屏

　　　变送输出： 最多达 8路电流变送输出

　　　报警输出： 最多达 16路继电器报警输出

　　　配　　电： 2路直流 24VDC配电

　　 USB　接口： USB2.0高速接口,可以用U盘转存数据.

　　　操作系统： 简体中文、英文双语可选

　　　通讯接口： Rs485通讯接口 -标准 Modbus RTU

　　　打印功能： 微型打印机接口，可配微型打印机，现场打印数据。　

　　　电　　源：交流：110V/220VAC 直流24VDC±10%

　　　尺寸重量： 面板 187*147mm 深度 145mm 开孔 138*138mm

　　　输入种类：
