一、三相电流变送器用途：
三相电流变送器YA33是将电网中的三相电流值经过电流互感器转化为5A电流进入三相电流变送器后再经隔离变送成三路的线性模拟信号如4-20mA信号等。三相电流变送器输出的模拟信号可以接入数显仪表、远动装置、PLC、自动化控制系统等设备中。三相电流变送器可广泛用于电力系统、工业控制、楼宇系统和其它工煤矿企业等
上海亚度三相电流变送器 咨询电话：021-5271 7238 180 1857 8786
二、三相电流变送器详细参数：
1、输入标准值：电流：1Aac,5Aac,10Aac
2、输入过载：持续2倍；瞬时电流10倍/5秒；瞬时电压2倍/30秒；
3、输出电流：三路4-20mAdc, 0-20mAdc, 0-10mAdc,特殊信号
4、输出电压：三路0-10Vdc,1-5Vdc,0-5Vdc,特殊信号
5、输出负载：电流输出时<750Ω，电压输出时>1000Ω
6、三相电流变送器 精度：≤±0.2%R0
7、三相电流变送器 响应时间：<400msec.
8、工作电源：AC220V±10%，AC110V，DC220V，DC110V，DC24V±20%
9、电源功耗：直流供电<3W，交流供电<4VA
10、三相电流变送器 外壳材料：ABS
11、三相电流变送器 隔离：输入，输出，电源，外壳 互相隔离
12、三相电流变送器 绝缘阻抗：>100Ω，DC500V
13、工作环境温湿度：-10~60℃/小于95%相对湿度（无冷凝状态）
14、外型尺寸 ：119.5（L）×110（W）×75（H）mm
15、安装方式： 35mm标准导轨或者螺钉固定 三相电流变送器 重量 ：小于500克
二、三相电流变送器选型示意图：
企业型号 |
接线方式 |
输入代码 |
输出代码 |
工作电源 |
YA |
33：三相三线 |
A5：0-5A |
A4：4-20mAdc |
A2：AC220V |
| A1：0-1A |
A2：0-20mAdc |
A1：AC110V |
| A10：0-10A |
V1：0-10V |
D2：DC220V |
| 34：三相四线 |
Y：特殊订制 |
V5：0-5V |
D1：DC110V |
|
V15：1-5V |
D：DC24V |
| V0：0-1V |
Y：特殊订制 |
| Y：特殊订制 |
|
|
输入、输出曲线图 Input Output curve |
| |
|

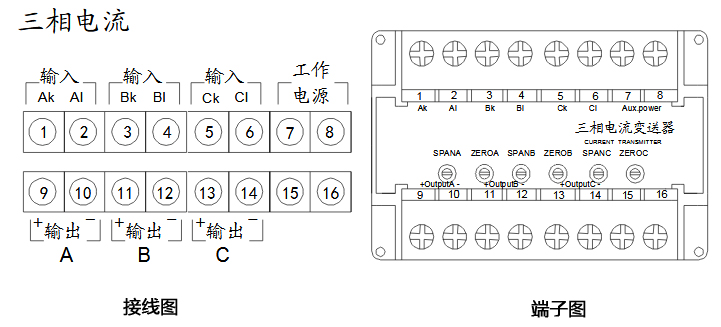

接线图 Connection Diagram |
 |
