 首页电流变送器--YA12单相电流变送器   上海亚度电流变送器咨询电话021-5271-7238 180-1857-8786

单相电流变送器
  单相电流变送器:YA12系列

单相电流变送器是将电网中的电流经隔离变送成线性的直流模拟信号

单相电流变送器是远动装置、计算机巡检、自动化控制必须的模拟量

采集输入部分,例如0-5A的电流转化为4-20mAdc标准信号,进入数

可广泛用于电力系统、工业控制、楼宇系统和其它工煤矿企业等。

单相电流变送器输入:0-5A、0-1A、0-10A 或特殊订制等

单相电流变送器输出:4-20mAdc 0-20mAdc 0-10V 0-5V 1-5v 0-1V 等

安装方式: 35mm标准导轨或者螺钉固定

  一、单相电流变送器用途:

   YA12单相电流变送器是一种将电网中的单相电流经隔离变送成线性的直流模拟信号,是远动装置、计算机巡检、自动化控制系统必须的模拟量采集的输入部件,可广泛应用于电力系统、工业系统、楼宇系统和其它工煤矿企业等。

  二、单相电流变送器详细参数:

1、输入标准值:电流:1Aac,5Aac,;电压:100Vac, 150Vac, 300Vac, 600Vac

2、输入过载:持续2倍;瞬时电流10倍/5秒;瞬时电压2倍/30秒;

3、精度:≤±0.2%R0

4、响应时间:<400msec.

5、输出电流:4-20mAdc, 0-20mAdc, 0-10mAdc,特殊信号

6、输出电压:0-10Vdc,1-5Vdc,0-5Vdc,特殊信号

7、输出负载:电流输出时<750Ω,电压输出时>1000Ω

8、工作电源:AC220V±10%,AC110V,DC220V,DC110V,DC24V±20%

9、电源功耗:直流供电<3W,交流供电<4VA

10、外壳材料:ABS

11、隔离:输入,输出,电源,外壳 互相隔离

12、绝缘阻抗:>100Ω,DC500V

13、工作环境温湿度:-10~60℃/小于95%相对湿度(无冷凝状态)

14、外型尺寸 :119.5(L)×55(W)×75(H)mm

15、安装方式: 35mm标准导轨或者螺钉固定

16、重量 :小于200克



三、YA12单相电流变送器选型示意图:

企业型号 输入代码 输出代码 工作电源
YA12
A5:0-5A A4:4-20mAdc A2:AC220V
A1:0-1A A2:0-20mAdc A1:AC110V
A10:0-10A V1:0-10V D2:DC220V
Y:特殊订制 V5:0-5V D1:DC110V
V15:1-5V D:DC24V
V0:0-1V Y:特殊订制
Y:特殊订制
接线图  Connection Diagram 输入、输出曲线图 Input Output curve
单相电流变送器
单相电流变送器

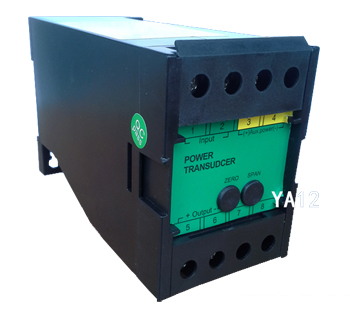

单相电流变送器实物
单相电流变送器YA12 单相电流变送器 单相电流变送器
