一、信号采集模块 说明
6路隔离数据采集模块在DFM206可以采集的模拟量、万能输入如热电偶、热电阻、直流电流/电压输入等信号，输出RS485信号标准的Modbus RTU协议，可供二次开发。
输入：6通道隔离万能信号输入（热电偶、热电阻、直流电流、直流电压输入等)可通过参数设置选择。
输出：隔离RS485接口、Modbus-RTU协议,通讯硬件光电隔离。
精度：采样速率0.1s，输入信号测量精度0.2级。
供电：10VDC～32VDC供电，功耗小于1W。
二、信号采集模块 输入
测量输入： 全部通道隔离均为万能输入，输入信号由参数设置。
输入通道数：6通道，由参数设置启用通道数
输入信号类型：万能输入，可通过参数设定选择
隔 离：通道间全隔离
测量周期：0.1秒
基本误差：±0.2 %FS输入信号选择为B型热电偶时，小于400°C时不保证精度。
冷端补偿精度：与冷端补偿的方式、端子处的热平衡及冷端补偿系数相关。
三、信号采集模块 通讯规格
通讯接口：RS485
隔离：与输入通道、模块供电隔离
通讯协议：Modbus-RTU协议（从机模式）
四、信号采集模块 基本规格
电源电压：10 - 32VDC
消耗功率：小于1W
环境温度：-10-55°C（保存：-25~65°C）
环境湿度：35~85%RH，无凝露
绝对湿度：MAX. W. C 29.3 g/m3 dry air at 101.3kPa
安装位置：室内，高度＜2000m
绝缘电阻：≥100MΩ（500V DC MEGA基准）
绝缘强度：1000V AC （测试条件：50/60Hz，1分钟）
抗干扰：IEC61000-42（静电放电)，III级
IEC61000-4-4（电快速瞬变脉冲群），III级
IEC61000-4-5（浪涌），III级

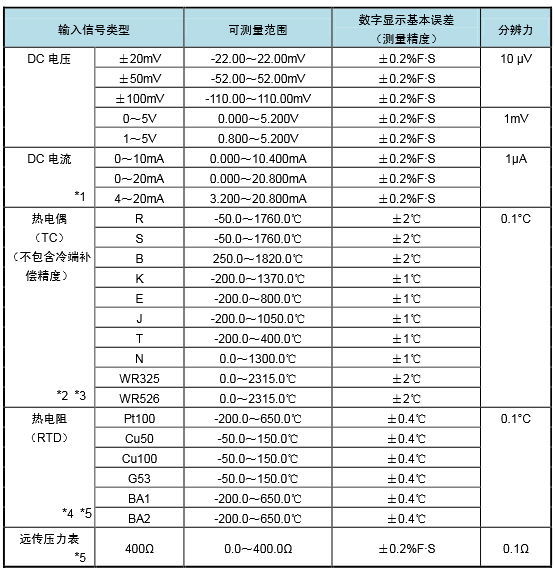

五、信号采集模块 精度

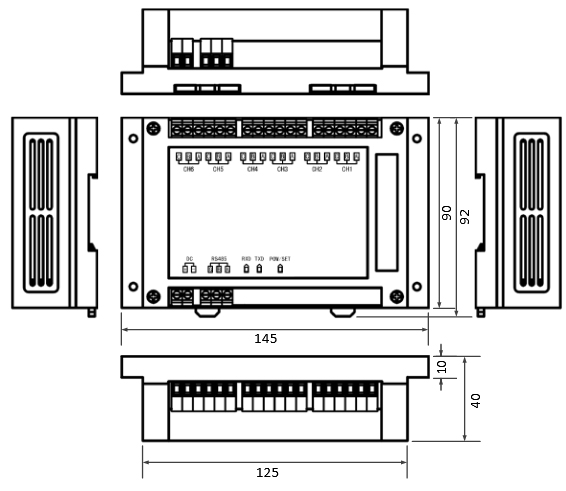

六、信号采集模块 尺寸
|
