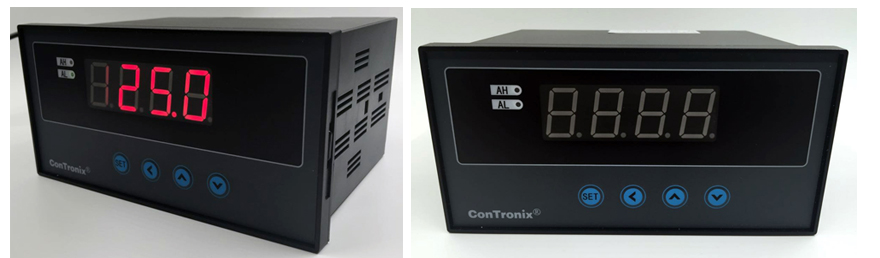

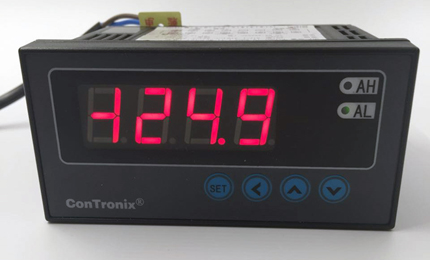

一、CH6数显表功能和特点：
CH6数显表标配为一路万能输入数显表，带2点报警输出功能，可以选择一路电流送输出功能，仪表有多种尺寸规格可供选择可满足不同
安装需求的客户。这款表为最经济的数显表一般客户要求都可以满足。
1、CH6数显表一路万能输入数显表，精度小于0.5%F.S，并具备调校、数字滤波功能。
2、输入信号类型：万能输入，通过设定选择；适用于电压、电流、热电阻、热电偶信号
3、标配2点报警输出。可设置报警方式和报警灵敏度。

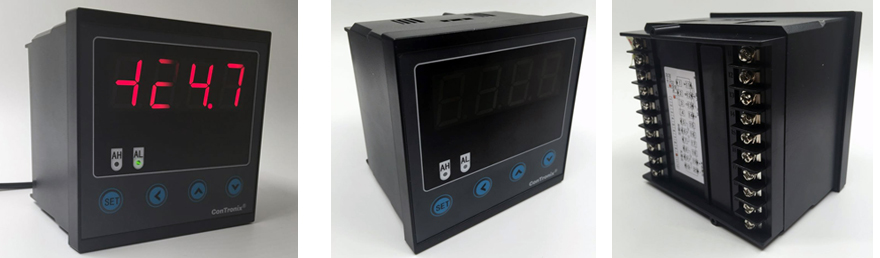

4、外形尺寸：160×80，96×96，96×48
5、电源：85VAC-265VAC, 功耗小于4W，12VDC-36VDC 功耗小于6W

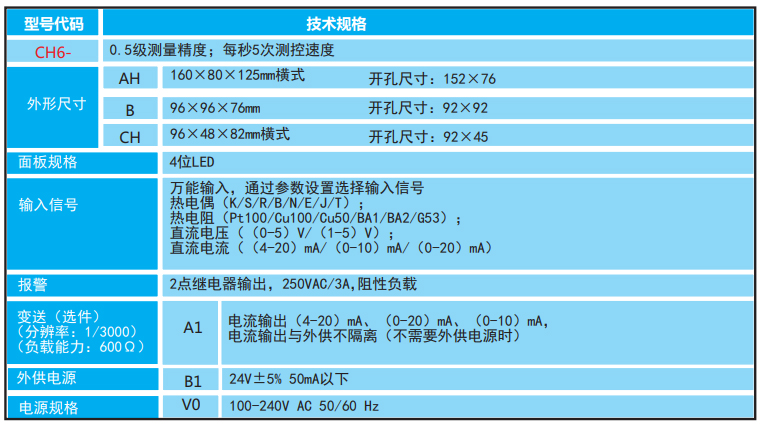

CH6选型表:
二、CH6数显表 功能特点
电源电压 |
AC电源 |
100-240 V AC 50/60 Hz |
AC/DC 电源 |
10-24V AC 50/60 Hz；10-24V DC |
消耗功率 |
AC电源 |
6 VA以下 |
AC/DC 电源 |
AC：6 VA以下；DC：6W以下 |
★直流供电电源应留有一定功率余量，请按每台24VDC/0.5A，12VDC/2A配置电源。
并注意电源线长度和线径。 |
允许电压变动范围 |
电源电压的90 ~ 110 % |
绝缘阻抗 |
100MΩ以上（500 V DC MEGA基准） |
耐电压 |
在2000 V AC 50/60Hz下1分钟 |
抗干扰 |
IEC61000-4-2（静电放电)，Ⅲ级；
IEC61000-4-4（电快速瞬变脉冲群），Ⅲ级；
IEC61000-4-5（浪涌），Ⅲ级 |
防护等级 |
IP65（产品前面部分） |
周围环境 |
温度 |
-10 ~ 55℃；保存-25~ 65℃ |
湿度 |
35 ~ 85 %RH；保存35 ~ 85 %RH |
获得认证 |
CE |
三、CH6数显表 输入
测量控制速度 |
5次/秒以上 |
基本误差 |
±0.5 %F.S |
显示范围 |
-1999 ~ 9999 |
输入信号（万能输入，通过参数选择输入信号） |
电压 |
V |
0-5V / 1-5 V |
电流 |
I |
4-20 / 0-10 / 0-20 mA |
热电阻 |
R |
Pt100 / Cu100 / Cu50 / BA1 / BA2 / G53 |
热电偶 |
E
|
K / S / R / B / N / E / J / T |
四、CH6数显表 输出规格
接点输出 |
T2 |
2点 250VAC/3A 阻性负载 |
外供电源 |
B1 |
24V±5% 50mA以下 |

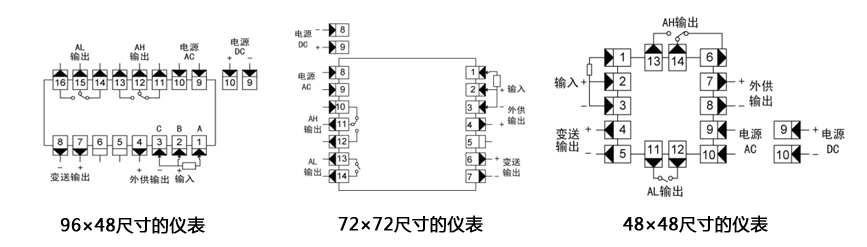

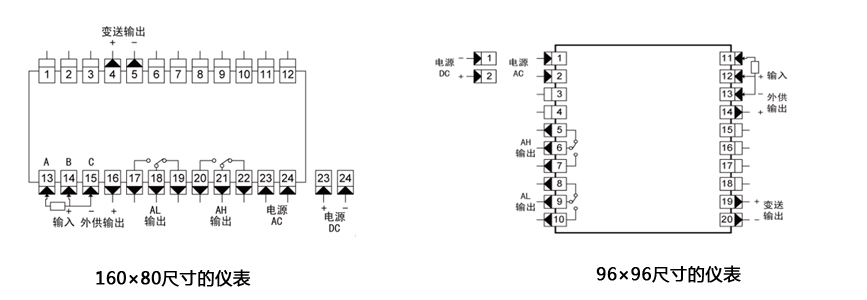

五、CH6数显表 接线图
|
