YF系列电磁流量计适用于电导率大于5μS/cm导电介质，公称通径范围宽，适应各种实际环境条件，具有多种供电方式，多种信号输出，采用

标准RS-485串行通讯接口，支持国际通用标准MODBUS-RTU通讯协议和GPRS等多种无线和有线通信组网方式，具有累积脉冲当量输出。提供可远程网

络访问的无线抄表系统（计算机管理软件和数据库）。

行业应用

电磁流量计是一种高精确度、高可靠性的速度式流量计，广泛应用于石油、化工、钢铁、食品、电力、造纸、水处理、供水、供热、环保等行业。
　　　　　　　　　　

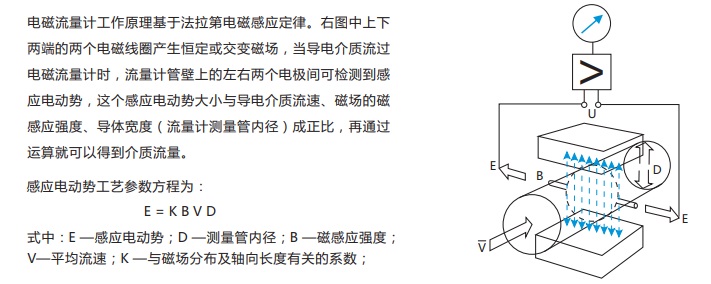

工作原理

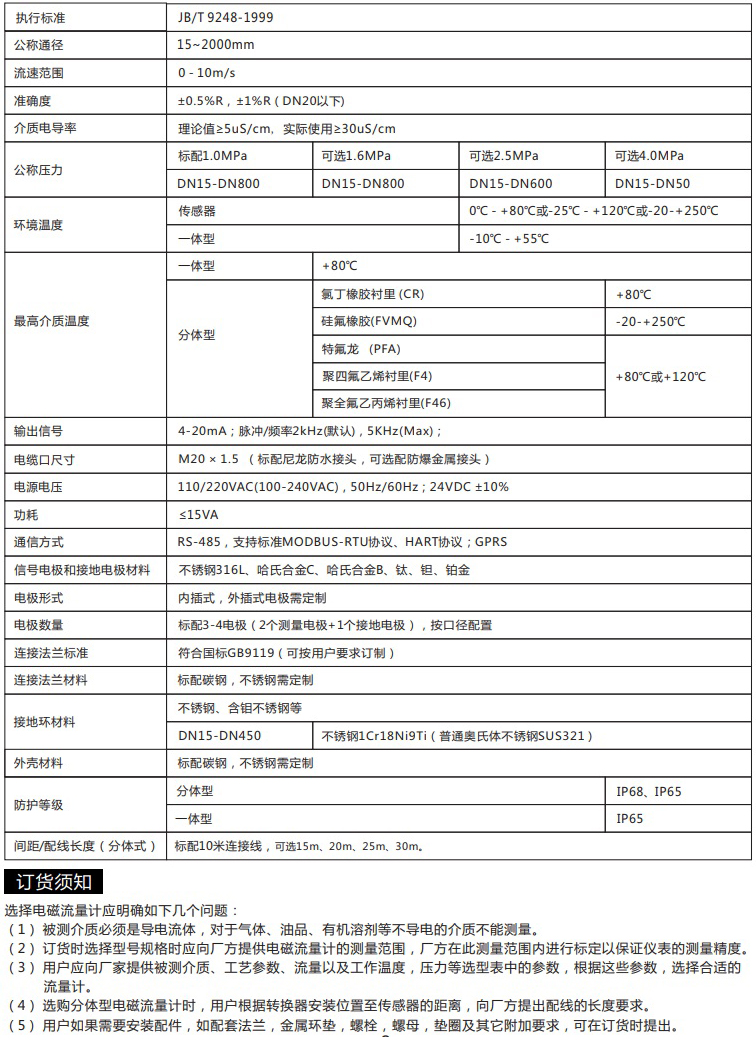

性能参数

　　　电磁流量计由传感器和转换器两部分组成，传感器由测量管、电极、励磁线圈、铁芯和壳体等部分组成。转换器将流量信号放大、处理、运

算后，可显示瞬时流量、累积流量，输出脉冲、模拟电流等信号，用于流体流量的测量与控制。 YF系列电磁流量计采用智能转换器，不仅具有测

量、显示等功能，而且支持数据远传、无线遥控、报警等功能。

　　　　为适应不同介质测量的要求，传感器的衬里材料和电极材料可以有多种选择。
　

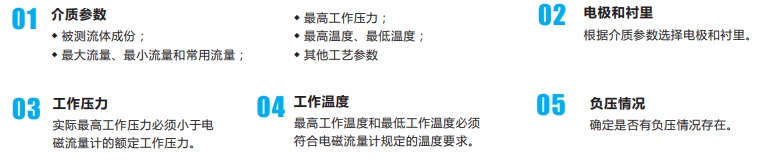

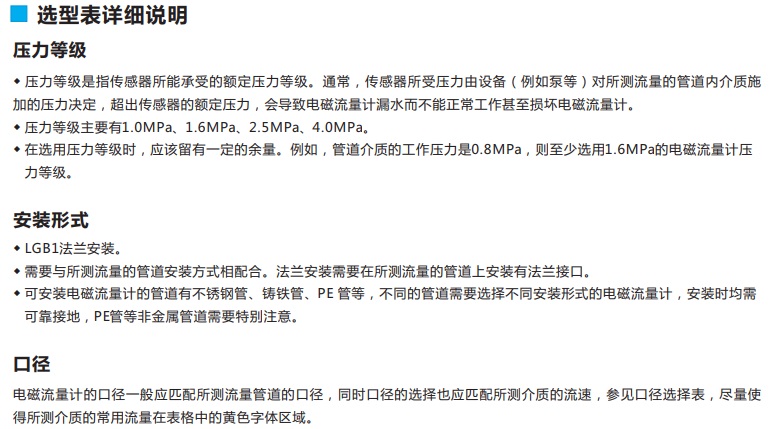

选型说明　

　仪表的选型是仪表应用中非常重要的工作，有关资料表明，在实际应用中有2/3的故障是仪表的错误选型或错误的安装而造成的，请特别注意。
　　

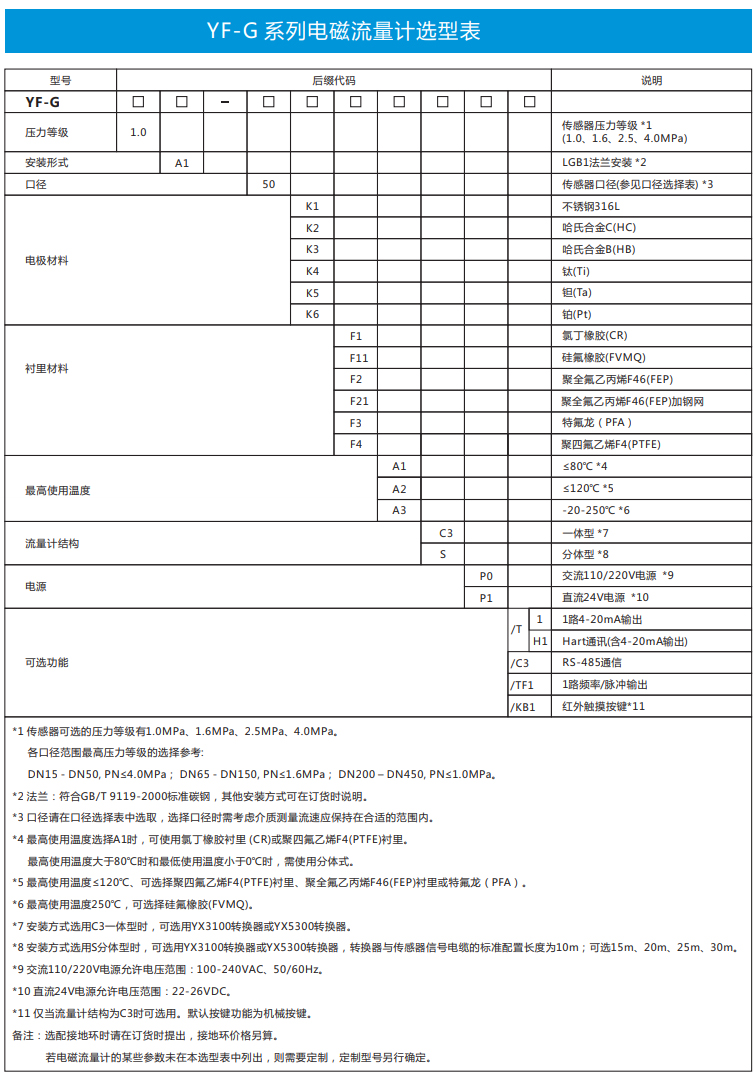

举例说明

　　电 磁 流 量 计 的 型 号YF-G1.0A1-80K1F1A1C3P0/T1， 表 示 仪 表 的 功 能 为 工 作 压 力1.0MPa、LGB1法 兰 安 装 、 口 径80mm、

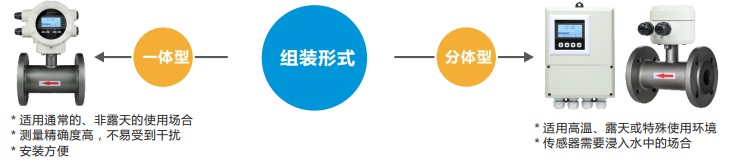

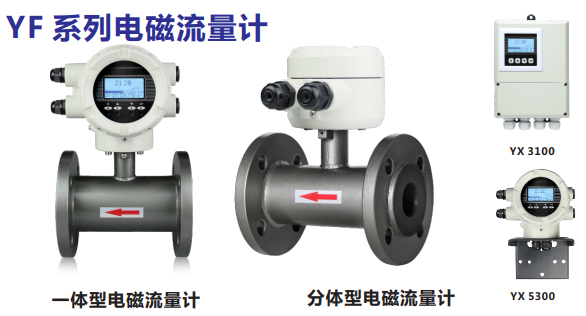

　　不锈钢316L电极、氯丁橡胶衬里、最高使用温度≤80℃、一体型整机结构（表头和传感器安装在一起，“产品组装形式”中“一体型”电磁

　　流量计的图片）、1路4-20mA信号输出、工作电源交流110/220V。

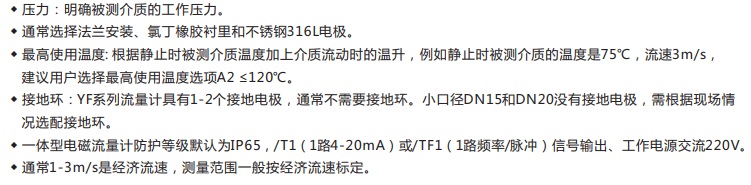

工程应用案例　　　　　　　　　　　　　清洁水的流量测量 选型要点

注：

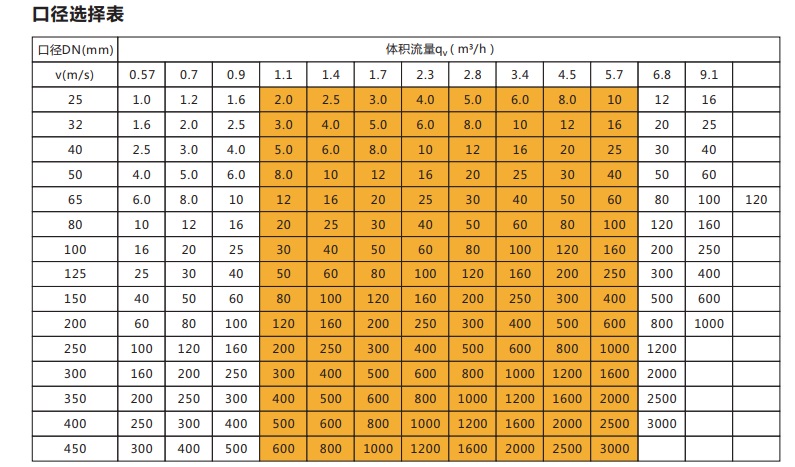

1.表中流量/流速数据为近似值，黄色区域为推荐的流量计测量流量/流速。
2.其他口径可定制。
流速流量换算公式：流速v=354×流量q /D2
式中:q -m3/h,v-m/s,D(DN)-mm
流速范围:0.3～10m/s
