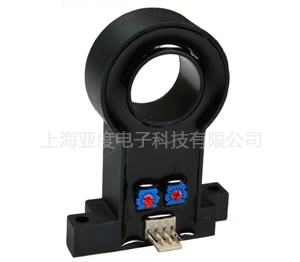

YCS500ED霍尔直流电流变送器技术特点：
YCS500ED霍尔直流电流变送器系列应用霍尔效应的电流传感器，能在电隔离条件下测量直流信号电流,输出和被测电流有效值成比例的4-20mA直流电流输出。
将0-500Adc交流电流信号变送输出4-20mA信号,孔径20mm，电源DC24V
|
|
YCS500ED霍尔直流电流变送器系列应用电磁感应原理的电流变送器，能在电隔离条件下测量交流信号电流,输出和被测电流有效值
成比例的直流电压输出。
电参数 |
|
型号 |
YDS050ED |
YDS100ED |
YDS150ED |
YDS200ED |
YDS300ED |
YDS500ED |
|
IPN |
原边输入电流 |
0～50 |
0～100 |
0～150 |
0～200 |
0～300 |
0～500 |
A |
IP |
原边电流测量范围 |
0～75 |
0～150 |
0～225 |
0～300 |
0～450 |
0～750 |
A |
IOUT |
副边输出电流 |
4～20(±1%) |
mA |
RL |
负载电阻 |
80～650 |
R |
VC |
电源电压 |
+24(±5%) |
V |
IC |
电流消耗 |
25+IOUT |
mA |
Vd |
绝缘电压 |
在原边与副边电路之间2.5KV有效值/50Hz/1分钟 |
|
εL |
线性度 |
±1 |
%FS |
I0 |
零点失调电流 |
TA=25℃4±0.1 |
mA |
IOM |
磁失调电流 |
IPN→0<0.1 |
mA |
IOT |
失调电流温漂 |
IPN=0TA=-25～+85℃<0.005 |
mA/℃ |
Tr |
响应时间 |
≤3 |
μs |
f |
频带宽度(-3dB) |
DC～20 |
kHz |
TA |
工作环境温度 |
-25～+85 |
℃ |
TS |
贮存环境温度 |
-40～+100 |
℃ |
m |
质量(约) |
62 |
g |
|
标准 |
Q/320115QHKJ01-2013 |
|
外形尺寸(mm)外部接线图 |
  引脚说明： 1,+24V2,空3,Iout4,0V(电源地)OFS,零点调节GIN,幅度调节
|
使用说明 |
1、错误的接线可能导致传感器损坏。当被测电流从传感器箭头方向穿过，即可在输出端测得相应的电流值。
2、传感器的输出幅度可根据用户需求进行适当的调节。
3、可按用户需求定制不同额定输入电流的传感器。
|
|
|
|
