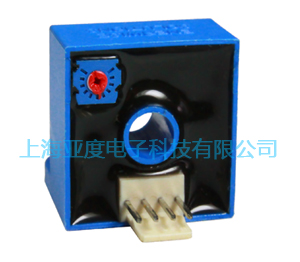

YBS40GBD5霍尔电流传感器系列应用电磁感应原理的电流变送器，能在电隔离条件下测量交流信号电流,输出和被测电流有效值
成比例的直流电压输出。
电参数 |
|
型号 |
YBS10GBD5 |
YBS020GBD5 |
YBS30GBD5 |
YBS40GBD5 |
|
IPN |
原边额定输入电流 |
10 |
20 |
25 |
40 |
A |
IP |
原边电流测量范围 |
0～±20 |
0～±40 |
0～±50 |
0～±80 |
A |
VOUT |
副边额定输出电压 |
1V±0.5% |
V |
VC |
电源电压 |
+5(±5%) |
V |
IC |
电流消耗 |
额定电流时16-35 |
mA |
Vd |
绝缘电压 |
在原边与副边电路之间2.5kV有效值/50Hz/1分钟 |
|
εL |
线性度 |
<0.2 |
%FS |
V0 |
零点失调电压 |
TA=25℃2.5±1% |
mV |
VOM |
磁失调电压 |
IPN→0<±20 |
mV |
VOT |
失调电压温漂 |
IP=0TA=-25～+85℃<±0.5 |
mV/℃ |
Tr |
响应时间 |
≤1 |
μs |
f |
频带宽度(-3dB) |
DC～100 |
kHz |
TA |
工作环境温度 |
-25～+85 |
℃ |
TS |
贮存环境温度 |
-40～+100 |
℃ |
RL |
负载电阻 |
≥10K |
Ω |
m |
质量(约） |
12 |
g |
|
标准 |
Q/320115QHKJ01-2013 |
|
外形尺寸（mm） |
 引脚说明： 1,+5V2,NC3,VOUT4,0V(电源地)OFS,零点调节
|
使用说明 |
- 错误的接线可能导致传感器损坏。传感器通电后，当被测电流从传感器箭头方向穿过，即可在输出端测得同相电压值。
- 可按用户需求定制不同额定输入电流和输出电压的传感器。
|
|
