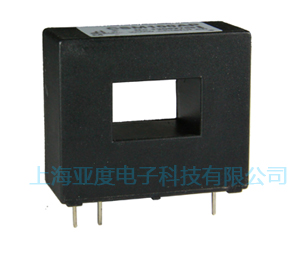

YBS200AP闭环电流传感器系列应用霍尔效应闭环原理的电流传感器,能在电隔离条件下测量直流、交流、脉冲以及各种
不规则波形的电流。
测量0-200A输出mA信号 孔径10*16mm,电源±12~±18V
YBS200AP闭环电流传感器系列应用电磁感应原理的电流变送器,能在电隔离条件下测量交流信号电流,输出和被测电流有效值
成比例的直流电压输出。
电参数
型号
IPN
原边额定输入电流
50
100
125
200
A
IP
原边电流测量范围
0~±150
0~±300
0~±375
0~±600
ISN
副边额定输出电流
50±0.5%
125±0.5%
100±0.5%
mA
KN
匝数比
1:1000
1:2000
RM
测量电阻 (VC=±12V/IPN)
0-186
0-160
0-61
0-56
Ω
(VC=±12V/IP)
0-47
0-21
0-5
--
(VC=±18V/IPN)
0-306
0-280
0-109
0-116
(VC=±18V/IP)
0-87
0-6
VC
电源电压
±12~±18(±5%)
V
IC
电流消耗
VC=±18V10+Is
Vd
绝缘电压
在原边与副边电路之间3kV有效值/50Hz/1分钟
εL
线性度
<0.1
%FS
X
精度
±0.7
%
I0
零点失调电流
TA=25℃<±0.20
IOT
失调电流温漂
IP=0TA=-25~+85℃≤±0.005
mA/℃
Tr
响应时间
<1
μs
f
频带宽度(-3dB)
DC~200
kHz
TA
工作环境温度
-25~+85
℃
TS
贮存环境温度
-40~+100
RS
副边线圈内阻(TA=85℃)
22
48
m
质量(约)
17
g
标准
Q/320115QHKJ01-2013
外形尺寸(mm)外部接线图
使用说明
1、错误的接线可能导致传感器损坏。传感器通电后,当被测电流从传感器箭头方向穿过,即可在输出端测得同相电流值。
2、当输入电流排完全充满原边穿孔时动态特性最佳(di/dt和响应时间)。
3、测量小于25A的电流时,可以用多匝线圈,以便得到最好的精度。
4、原边电流测量范围最大时为短时间过载,不能长时间工作在最大电流。
